一、产品描述:
网络化云中控主机是基于云端网络通讯型的高端网络中央控制主机,采用主频高达800MHz 的64位内嵌式处理器;A8 CPU,1G 内存,4G Flash闪存。云端网络通讯型的高端网络中央控制主机提供了四类网络(CAN、Zigbee、Ethernet、Wifi)及多种控制协议端口,含IR(红外)、I/O(数字输入/输出)、COM口、DMX512、以及后续细分市场的终端需求功能协议主机等。采用先进可靠的集成技术,提供高速准确的集中云端控制环境;开放式+模块化的用户编程界面,可轻易的完成各种复杂的控制接口编程。此款多功能中央控制系统主机是一款基于云端及局域网内通讯的网络通讯型管理控制系统设备,采用核心集成技术,为管理系统提供集中云端控制环境,图形化及自主设定的系统编辑软件,实现对于系统功能的设定,设备具有丰富的通讯控制接口,满足大系统规模的功能需求。能与公司自主Windows软件:ControlSystem,IOS系统,安卓等大平台软件联通;中控软件的用户管理中心通过建立主帐号和子帐号,实现权限转移、分配;账号控制列表的查看,实现远程互通互控,支持单系统、多系统本地或异地集群管理,实现系统之间互联互通互控,支持分级权限管理;能与具有通用协议的:会议主机、电源管理器、音频处理器、摄像头、插卡式混合信号系统矩阵、矩阵切换器、电动窗帘、投影/幕布、灯光等产品联动。
二、功能特点:

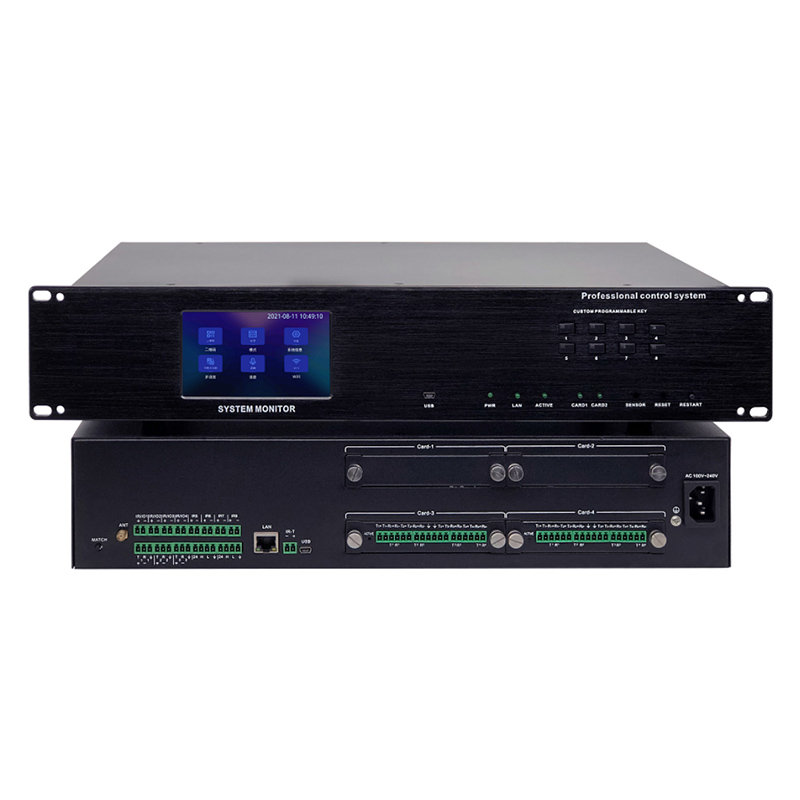

◆标准 19英寸机柜设计,2U 高度,前面板采用黑色氧化拉丝工艺,尽显高贵典雅风采;
◆主机自带4.3英寸物联型电容触摸彩屏,可查看IP地址、二维码、中英文切换;
◆全面支持网络控制,具备网络接口;支持多台IOS平台(iPhone/ipad)、安卓平台等移动设备终端通过wifi与主机通讯;
◆IOS平台(iPhone/ipad)、安卓平台等移动设备终端的编程方式全面兼容传统触屏编程方式,无需重新学习新的编程方法,极其方便升级更换;
◆支持操作状态双向反馈功能,对设备的控制执行状态可一目了然;
◆采用可编程控制平台,交互式的控制结构,中英文可编程界面;
◆双核心A8处理器,采用800MHz主频的64位内嵌式处理器;
◆1G运行内存,4G Flash闪存;
◆主机自带一个双向zigbee通讯基站;可扩展我司自主研发生产的无线串口、无线红外、无线86盒嵌墙面板、无线单路灯控模块,无线通讯距离空旷地带达70米;主机支持扩展多个通讯基站,单个基站可扩展30个无线节点;
◆主机自带两路CAN总线,兼容我司自主研发生产的电源管理器调光器等周边设备,可做外部功能扩展使用,可并接256个网络设备;
◆全面支持第三方设备及控制协议,支持用户自定义编程设置任何控制协议或者控制代码;
◆前面USB接口,实现4.3英寸物联型电容触摸彩屏中的程序导入;
◆内嵌智能红外学习功能模块,无须配置专业学习器;
◆可导入各种常用的电器设备的红外代码库到主机,并实现控制;
◆支持多台网络中控主机实现级联控制,达到互联、互控的效果;
◆支持全制式环保电源(180V-230V),适合国内地区;
◆面板具有指示灯,可直观反馈串口、红外、设备的工作状态;
◆支持定制4.3英寸物联型电容触摸彩屏对现场所的音量调节、窗帘、灯光、空调、投影机、投影幕、电视机、LED显示屏等音视频设备电源控制,支持获取物联IP中控及周边带有反馈的设备,通过触摸屏方式反馈工作状态;
◆主机自带8个自定义按键,自定义编程。比如投影机开/关 幕布升降等功能。
三、技术参数:
◆内存:1G 内存,4G Flash闪存;
◆主频:ARM8 CPU,采用800MHz 主频的64 位内嵌式处理器;
◆通讯方式:CAN、Zigbee、Ethernet、WIFI;
◆主机自带4.3英寸物联型电容触摸彩屏;
◆数字IO或红外端口:标配8路(前4路端口功能可自定义,后4路端口只支持红外功能,可通过SPI卡槽或无线zigbee两种方式扩展IO/红外端口);
◆串行通讯端口:标配3路(支持自定义RS-232,RS-485,DMX512,可通过SPI卡槽、无线zigbee、TCP/IP三种方式扩展串行通讯端口);
◆CAN总线信号管理:2路带供电CAN总线信号管理;
◆主机自带两路SPI扩展功能卡槽,可扩展我司自主研发板卡:四路串口卡,八路红外IO卡等后续细分功能板卡;
◆通讯:自带双向zigbee通讯基站,可扩展我司自主研发生产的相关无线产品,无线通讯距离为70m。主机支持扩展多个通讯基站,单个基站可扩展30个无线节点;
◆按键功能:8个可编程按键;
◆电源:180V-230V 50/60Hz。
