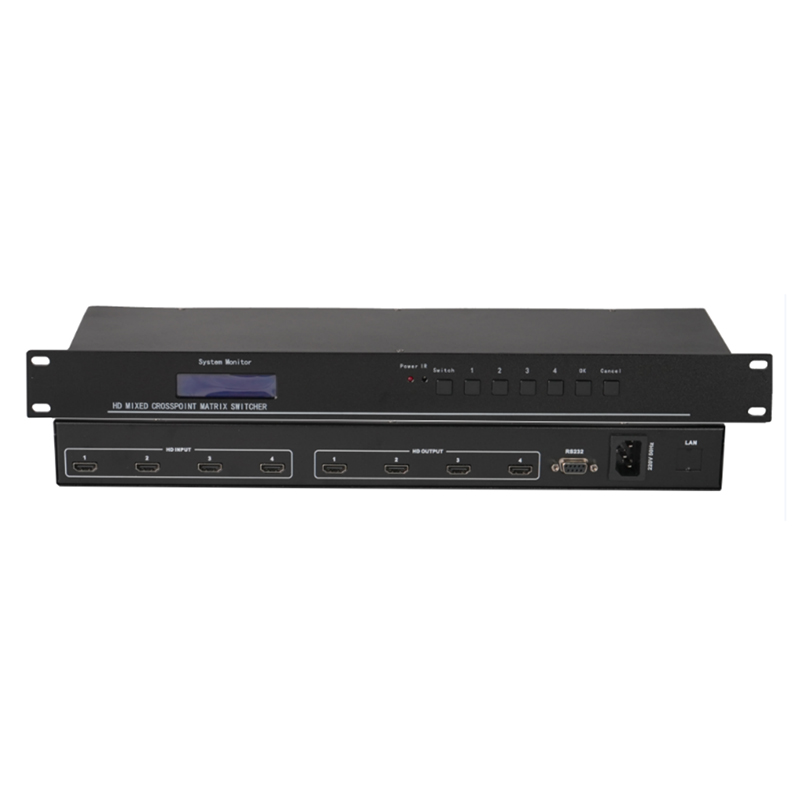

4进4出HDMI矩阵(HDMI-0404)
发布时间：2023-7-5 阅读次数：732
一、产品描述：
高清HDMI矩阵一体式，可兼容支持480p，720p，1080i，1080p分辨率，可在此信号模式下使信号传输衰减降至最低，提供良好的高清晰表现表现，保证了图像信号能高保真地输出。具有RS-232通讯接口，方便与电脑、遥控系统或各种远端控制设备连接应用。
二、产品特点：
◆支持HDMI 4路输入、4路输出
◆LCD显示屏幕，字符串随时可以修改
◆支持智能EDID管理，同时支持EDID在线擦写和波特率管理
◆接口带宽12.75Gbps，支持1920X1080@60P的分辨率
◆全数字信号系统，信号传输过程中无衰减
◆支持多种控制方式，前面板按键控制、RS-232、红外遥控等，红外和以太网控制为选配
◆模块化、现场可升级和热插拔设计。HDMI数字矩阵提供了出色的灵活性、可扩展性和经济性
◆带有中文英文可选屏幕
◆系统抗干扰能力强，稳定性好
◆具有掉电记忆功能带有断电现场保护、LCD液晶显示等功能
◆信号长距离传输失真补偿技术
三、技术参数：
◆带宽(速率)：12.75Gbps满载
◆亮色度干扰：-55dB@5Mhz
◆微分相位：0.05o(RL=150Ω)
◆微分增益：0.05%(RL=150Ω)
◆最大传播延时：5ns(±1ns)
◆切换速度：≤100ns
◆信号类型：HDTV 高清信号
◆信号接口：HDMI (A型19针母头)
◆信号版本：HDMI1.3
◆最小电平：0.5Vp-p
◆最大电平：1.0Vp-p
◆阻抗：75Ω
◆回波损耗：-30db@5MHz
◆控制方式：面板、软件
◆面板按键：手动按键
◆控制接口:RS-232(DB9)
◆电 源：100VAC ~ 240VAC, 50/60 Hz
◆存储环境温度：-20°C ~ +60°C
◆工作温度：0℃-50℃
◆相对环境湿度：5%~ 75%
◆尺寸：标准机架式1U
