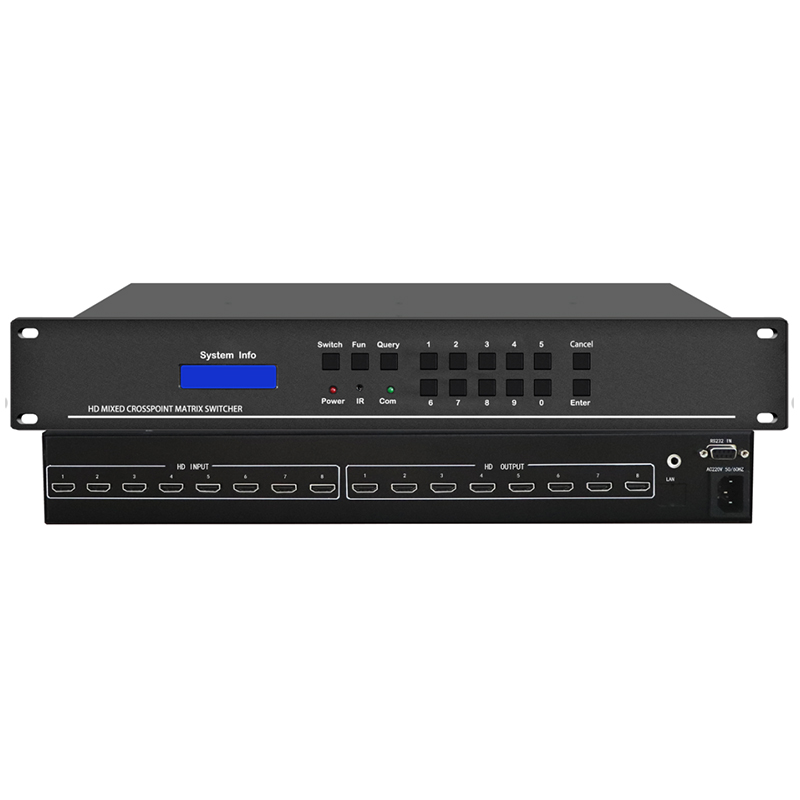

8进8出HDMI矩阵(HDMI-0808)
发布时间：2023-7-5 阅读次数：538
一、产品描述：
高清HDMI矩阵一体式，可兼容支持480p，720p，1080i，1080p分辨率，可在此信号模式下使信号传输衰减降至最低，提供良好的高清晰表现表现，保证了图像信号能高保真地输出。具有RS-232通讯接口，方便与电脑、遥控系统或各种远端控制设备连接应用。 支持音频解嵌，即第8路可输出模拟音频,3.5接头。
二、产品特点：
◆支持HDCP，支持蓝光DVD等，不需另配解码器。真正的HDMI矩阵；
◆可选配内置中控模块，提供app，支持iphone、ipad、安卓平板及手机无线控制，提供设计平台，用户可对app软件的背景图片、颜色进行更换，按钮的大小、位置、外观可自由设计；iphone、ipad软件通过苹果公司审核，可从app store下载，不需越狱；
◆支持EDID管理，现场可通过串口软件更改板卡EDID数据；
◆HDMI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入加输出都可超过40米距离（不需配带芯片的HDMI线）；
◆所有板卡和主板，采用德国Erni原装进口专业高速连接器，非普通金手指连接；
◆支持RS-232、红外（选配）、网口（选配）控制信号切换功能；
◆一体化全铝拉丝面板、蓝光液晶显示屏，美观高档的外观设计；
◆采用Contrex嵌入式ARM处理器控制，运行速度更快，系统更稳定；
◆支持一键快速查询功能，方便察看矩阵的切换状态；
◆具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；
◆标准机架安装的金属机箱；
◆采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性，16系列最大功耗55W，32系列最大功耗100W；
◆全贴片SMT工艺，特有ESD静电保护功能；
◆数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；
◆电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；
◆机架安装： 标准3-12U ；
◆带宽：5.25Gbps 增益：0dB；
◆位时钟抖动：<0.15Tbit
◆位上升时间：<0.3Tbit（20%--80%）；
◆位下降时间：<0.3Tbit（20%--80%）；
◆最大传输延时：5nS；
◆切换速度：200ns（最长时间）；
◆串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND；
◆以太网控制接口（选配）: RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工；
◆平均故障间隔时间：（MTBF）30000小时。
三、技术参数：
◆协议: 支持HDCP, 兼容DVI1.0协议；
◆增益: 0 dB；
◆像素带宽: 165MHz, 全数字；
◆接口带宽: 3.2Gbps；
◆支持分辨率:高清1080P；
◆位时钟抖动(Clock Jitter) <0.15 Tbit；
◆位上升时间(Risetime ) <0.3Tbit (20%--80%)；
◆位下降时间(Falltime) <0.3Tbit (20%--80%)；
◆最大传输延时 5nS(±1nS)；
◆切换速度： 210 ns(最长时间)。
◆信号类型：全数字 T.M.D.S. 信；
◆接口： HDMI-A母接口；
◆信号强度： T.M.D.S +/- 0.4Vpp；
◆最小/最大电平： T.M.D.S 2.9V/3.3V；
◆EDID： EDID现场可擦写；
◆阻抗： 50 Ω；
◆最大直流偏置误差： 15mV
◆最大传输距离：输入加输出大于40米；
◆控制接口：RS-232；
◆串行控制接口：RS-232, 9-针D型公接口，波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位；
◆串行控制口结构： 2 = TX, 3 = RX, 5 = GND；
◆电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源；
◆最大功耗：28W；
◆温度 储存、使用温度: -20℃ ~ +70°C；
◆湿度 储存、使用湿度:10% ~ 90%。
